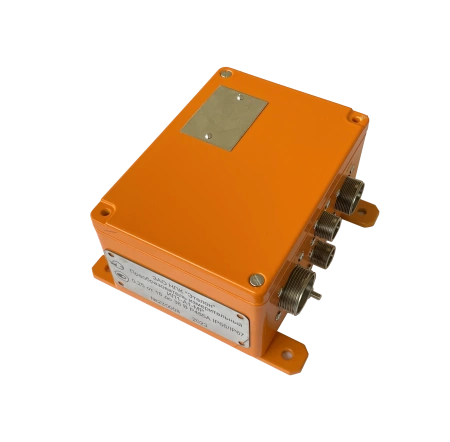

Преобразователь измерительный ИП1
Предназначены для обеспечения преобразования сигналов термопреобразователей сопротивления и термопар в унифицированный электрический выходной сигнал постоянного тока 4-20 мА. ИП обеспечивают непрерывное преобразование сигналов от первичных преобразователей в унифицированный токовый выходной сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и предназначены для использования в нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической промышленности, а также на судах речного и морского флота.В качестве первичных преобразователей используются термопреобразователи сопротивления с номинальной статической характеристикой (НСХ) преобразования 100П, 100М по ГОСТ 6651-2009 и термопары с НСХ преобразования К по ГОСТ Р 8.585-2001. Термопары должны иметь изолированный от корпуса рабочий спай.
Основные технические характеристики преобразователя измерительного приведены ниже
• Таблица 2 – Модели вторичных измерительных преобразователей ИП1
• Таблица 3 – Устройства электрического ввода вторичных измерительных преобразователей ИП1
• Таблица 4 – Климатические исполнения вторичных измерительных преобразователей ИП1
• Таблица 5 – Кабельные линии связи
• Таблица 2 – Модели вторичных измерительных преобразователей ИП1
• Таблица 3 – Устройства электрического ввода вторичных измерительных преобразователей ИП1
• Таблица 4 – Климатические исполнения вторичных измерительных преобразователей ИП1
• Таблица 5 – Кабельные линии связи
|
