ТПП(ТПР)/1-0679
Подробности
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
ФОРМА ЗАКАЗА
—
|
ТПх/1-1-0679х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
ЮВМА.400500.002ТУ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
| Поле | Описание характеристики |
| 1 | Модификация термопреобразователя (в соответствии с таблицей 2) |
| 2 | Номер модели (в соответствии с таблицей 2, при наличии), номер основного и дополнительного конструктивного исполнения, в соответствии частью 2 Технических условий ЮВМА.400500.002ТУ (допускается вместо номера основного и дополнительного конструктивного исполнения указать размеры и материал конструктивных элементов dтр, dч, dвн и dп по таблице 3 и тип головки по таблице 4) |
| 3 | НСХ преобразования и количество спаев (B для ТПР/1 и S или R для ТПП/1, указывается при заказе термопреобразователей с выходным сигналом по ГОСТ 6616-94, при заказе термопреобразователя с одним спаем, количество не указывается) (S или R только для ТПП) или код унифицированного выходного сигнала в соответствии дополнительным конструктивным исполнением или в соответствии с таблицей 4 (указывается при заказе термопреобразователя с унифицированным выходным сигналом единой конструкции) или обозначение вторичного измерительного преобразователя ИП1 и условное обозначение и длину кабельной линии связи между первичным и вторичным преобразователями приведенные в ЮВМА.400500.002Д8 «Преобразователи измерительные ИП1. Условное обозначение» (указывается при заказе термопреобразователя с унифицированным выходным сигналом блочной конструкции) |
| 4 | Длина монтажной части защитной арматуры L и через дробь рабочую длину наружного керамического чехла Lраб для корпусных термопреобразователей, или длину L термоэлектродов, помещенных в керамические изоляторы без учета длины свободных выводов, через дробь – длину L1 свободных выводов термоэлектродов без керамических бус, для бескорпусных ТП и в скобках длина платинового наконечника (для ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679МП и ТПР/1 0679МП) из диапазона приведенного в таблице 5 |
| 5 |
Диаметры термоэлектродов, мм: - ТПП/1 — ПлТ/ПР10(13) ……………..…….. 0,3/0,3; 0,4/0,4; 0,5/0,4; 0,5/0,5; - ТПР/1 — ПР6/ПР30 ……………..…….. 0,3/0,3; 0,4/0,4; 0,5/0,5. |
| 6 |
Класс допуска по ГОСТ 6616-94 или класс точности в соответствии с таблицей 6 и таблицей 7 (1 или 2 для ТПП и 2 или 3 для ТПР с термоэлектрическим выходным сигналом и 0,1, 0,15, 0,25, 0,5 или 1,0 для унифицированного выходного сигнала) |
| 7 | Диапазон измеряемых температур в соответствии с таблицей 7 с учетом верхней предельной температуры чехлов по таблице 3 (для термопреобразователей с унифицированным выходным сигналом) |
| 8 |
Код конструктивного исполнения кабельного ввода в соответствии с таблицей 8 (код для кабельного ввода для открытой прокладки кабеля диаметром от 6 до 12 мм из латуни с покрытием, не указывается) |
| 9 | Код встроенного цифрового индикатора в соответствии с таблицей 4 (ИС) |
| 10 | Код климатического исполнения для термопреобразователей с унифицированным выходным сигналом в соответствии с таблицей 9 (код климатического по умолчанию 1.3 (УХЛ3.1 по ГОСТ 15150-69 с температурой эксплуатации от минус 10 до 70 °С), допускается при заказе не указывать) |
| 11 | При заказе бескорпусных термопреобразователей с 2 спаями дополнительно может указываться глубина расположения спев от начала соломки, а для корпусных ТП модификаций ТПП/1-0679МП, ТПР/1-0679МП, ТПП/1-0679МК и ТПР/1-0679МК, дополнительно указываются требуемые размеры зон l1, l2, l3 |
| 12 | Первичная поверка СИ (при необходимости первичной поверки проставляется индекс ПП) |
| 13 | Обозначение настоящих технических условий ЮВМА.400500.002ТУ |
Пример записи термопреобразователей
• Пример записи бескорпусных термопреобразователей ТПП(ТПР)/1-0679-01Б
• Пример записи бескорпусных термопреобразователей ТПх/1-0679-01С
• Примеры записи корпусных термопреобразователей
• Примеры записи корпусных термопреобразователей блочной конструкции
• Пример записи бескорпусных термопреобразователей ТПх/1-0679-01С
• Примеры записи корпусных термопреобразователей
• Примеры записи корпусных термопреобразователей блочной конструкции
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

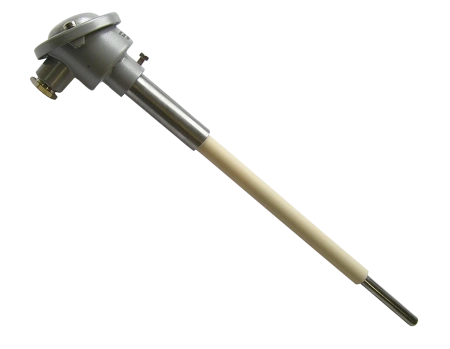

Преобразователь термоэлектрический платинородий-платиновый и платинородиевый ТПП(ТПР)/1-0679
Преобразователь термоэлектрический платинородий-платиновый ТПП/1-0679 и платинородиевый ТПР/1-0679 предназначен для измерения температуры высокотемпературных газообразных сред в различных отраслях промышленности.Термопреобразователи выпускается следующих типов:
- ТПП/1-0679 – преобразователь термоэлектрический (ТП) по ГОСТ 6616 с термопарами типа R (или S) (ТПП) (платина - 13% (10%) родий/платина) по ГОСТ Р 8.585, также с унифицирован-ным выходным сигналом по ГОСТ 30232;
- ТПР/1-0679 – преобразователь термоэлектрический (ТП) по ГОСТ 6616 с термопарами типа В (ТПР) (платина - 30% родий/платина - 6% родий) по ГОСТ Р 8.585, также с унифицирован-ным выходным сигналом по ГОСТ 30232
| Наименование характеристики |
Значение |
||
| ТПП/1 | ТПР/1 | ||
| НСХ |
S или R |
B | |
| Максимальный диапазон измерений, для НСХ | от 0 до 1600 | от 600 до 1700 | |
| Класс допуска по ГОСТ 6616-94 |
1 или 2 |
2 или 3 | |
|
Диаметры термоэлектродов, мм: |
0,3/0,3; 0,4/0,4; 0,5/0,4; 0,5/0,5 |
0,3/0,3; 0,4/0,4; 0,5/0,5 |
|
|
Виды климатического исполнения |
УХЛ3.1, УХЛ2, УХЛ1 | ||
|
ТПх/1-1-0679х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
ЮВМА.400500.002ТУ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
| Поле | Описание характеристики |
| 1 | Модификация термопреобразователя (в соответствии с таблицей 2) |
| 2 | Номер модели (в соответствии с таблицей 2, при наличии), номер основного и дополнительного конструктивного исполнения, в соответствии частью 2 Технических условий ЮВМА.400500.002ТУ (допускается вместо номера основного и дополнительного конструктивного исполнения указать размеры и материал конструктивных элементов dтр, dч, dвн и dп по таблице 3 и тип головки по таблице 4) |
| 3 | НСХ преобразования и количество спаев (B для ТПР/1 и S или R для ТПП/1, указывается при заказе термопреобразователей с выходным сигналом по ГОСТ 6616-94, при заказе термопреобразователя с одним спаем, количество не указывается) (S или R только для ТПП) или код унифицированного выходного сигнала в соответствии дополнительным конструктивным исполнением или в соответствии с таблицей 4 (указывается при заказе термопреобразователя с унифицированным выходным сигналом единой конструкции) или обозначение вторичного измерительного преобразователя ИП1 и условное обозначение и длину кабельной линии связи между первичным и вторичным преобразователями приведенные в ЮВМА.400500.002Д8 «Преобразователи измерительные ИП1. Условное обозначение» (указывается при заказе термопреобразователя с унифицированным выходным сигналом блочной конструкции) |
| 4 | Длина монтажной части защитной арматуры L и через дробь рабочую длину наружного керамического чехла Lраб для корпусных термопреобразователей, или длину L термоэлектродов, помещенных в керамические изоляторы без учета длины свободных выводов, через дробь – длину L1 свободных выводов термоэлектродов без керамических бус, для бескорпусных ТП и в скобках длина платинового наконечника (для ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679МП и ТПР/1 0679МП) из диапазона приведенного в таблице 5 |
| 5 |
Диаметры термоэлектродов, мм: - ТПП/1 — ПлТ/ПР10(13) ……………..…….. 0,3/0,3; 0,4/0,4; 0,5/0,4; 0,5/0,5; - ТПР/1 — ПР6/ПР30 ……………..…….. 0,3/0,3; 0,4/0,4; 0,5/0,5. |
| 6 |
Класс допуска по ГОСТ 6616-94 или класс точности в соответствии с таблицей 6 и таблицей 7 (1 или 2 для ТПП и 2 или 3 для ТПР с термоэлектрическим выходным сигналом и 0,1, 0,15, 0,25, 0,5 или 1,0 для унифицированного выходного сигнала) |
| 7 | Диапазон измеряемых температур в соответствии с таблицей 7 с учетом верхней предельной температуры чехлов по таблице 3 (для термопреобразователей с унифицированным выходным сигналом) |
| 8 |
Код конструктивного исполнения кабельного ввода в соответствии с таблицей 8 (код для кабельного ввода для открытой прокладки кабеля диаметром от 6 до 12 мм из латуни с покрытием, не указывается) |
| 9 | Код встроенного цифрового индикатора в соответствии с таблицей 4 (ИС) |
| 10 | Код климатического исполнения для термопреобразователей с унифицированным выходным сигналом в соответствии с таблицей 9 (код климатического по умолчанию 1.3 (УХЛ3.1 по ГОСТ 15150-69 с температурой эксплуатации от минус 10 до 70 °С), допускается при заказе не указывать) |
| 11 | При заказе бескорпусных термопреобразователей с 2 спаями дополнительно может указываться глубина расположения спев от начала соломки, а для корпусных ТП модификаций ТПП/1-0679МП, ТПР/1-0679МП, ТПП/1-0679МК и ТПР/1-0679МК, дополнительно указываются требуемые размеры зон l1, l2, l3 |
| 12 | Первичная поверка СИ (при необходимости первичной поверки проставляется индекс ПП) |
| 13 | Обозначение настоящих технических условий ЮВМА.400500.002ТУ |
Пример записи термопреобразователей
• Пример записи бескорпусных термопреобразователей ТПП(ТПР)/1-0679-01Б
• Пример записи бескорпусных термопреобразователей ТПх/1-0679-01С
• Примеры записи корпусных термопреобразователей
• Примеры записи корпусных термопреобразователей блочной конструкции
• Пример записи бескорпусных термопреобразователей ТПх/1-0679-01С
• Примеры записи корпусных термопреобразователей
• Примеры записи корпусных термопреобразователей блочной конструкции
Сертификат об утверждении
1,9 мб
5
