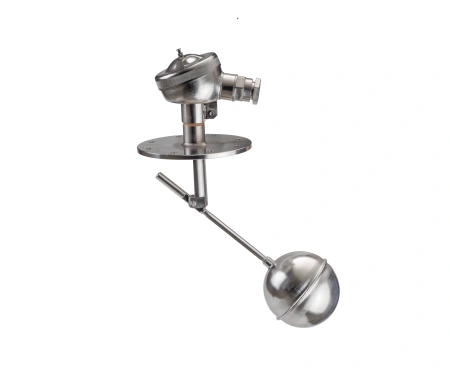

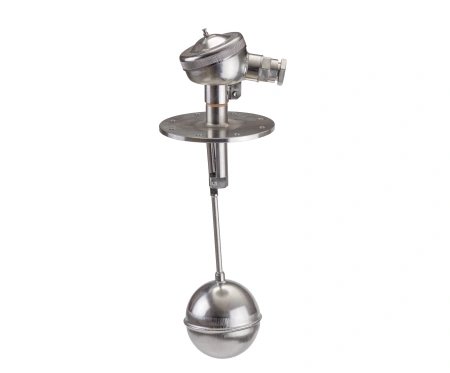

Реле уровня герконовый РУГ-1
Предназначен для контроля уровня жидкости (в том числе и ГСМ), плотностью от 0,75 до 1,70 г/см3 с динамической вязкостью не более 2,4 Па × с, избыточным давлением до 2,5 МПа (до 10 МПа по отдельному заказу) и не агрессивной к стали марки 12Х18Н10Т.Датчик рассчитан для работы в системах регулирования и управления технологическими процессами в качестве сигнализаторов и регуляторов уровня в различных резервуарах.
Датчик может применятся в газовой и нефтехимической отрасли, тепло- и электроэнергетике, на железнодорожном транспорте, в машиностроении, металлургии, химической промышленности и ЖКХ.
Датчики выпускаются в следующих исполнениях по назначению:
- общепромышленное исполнение, приемка ОКК завода-изготовителя;
- взрывозащищенное исполнение, вид взрывозащиты – искробезопасная электрическая цепь, вид и уровень взрывозащиты – 0Ех ia ІІС Т6 Ga Х;
- взрывозащищенное исполнение, вид взрывозащиты – взрывонепроницаемая оболочка, вид и уровень взрывозащиты – 1Ех db ІІС Т6 Gb
| Наименование параметра | Датчики РУГ-1 и РУГ-1Ех-Вн | Датчики РУГ-1Ех | ||
| Модель | ||||
| 01 | 02 | 04 | 01 | |
| Номинальное напряжение, В | 24 | 220 | 24 | |
| Тип напряжения | постоянное/ переменное | переменное | постоянное | постоянное |
| Тип нагрузки | активная | индуктивная, емкостная | активная, индуктивная, емкостная | активная |
| Допустимый диапазон напряжений, В | от 0,5 до 50,0 | от 198 до 242 | от 10 до 42 | Ui = 24 |
| Коммутируемый ток не более, мА | 150 | 600 | 1500 | Ii = 100 |
| Коммутируемая мощность не более, ВА | 3 | 150 | 60 | Pi = 2,0 Вт |
| Максимальная внутренняя емкость Сi, нФ | - | - | - | 0,2 |
| Максимальная внутренняя индуктивность Li, мкГн | - | - | - | 1,0 |
|
Наименование характеристики |
Значения |
| Температура контролируемой среды | от минус 60 °С до 160 °С |
| Плотность контролируемой среды | от 0,75 до 1,70 г/см3 |
| Динамическая вязкость контролируемой среды, не более | 2,4 Па × с |
| Предел погрешности срабатывания датчика, не более | ± 8 мм |
|
Разность переключения (зона возврата), не более |
25 мм |
| Средний срок службы датчиков, без ограничения ресурса, не менее | 10 лет |
| Средняя наработка на отказ датчиков, не менее | 100000 ч |
| Код присоединения при заказе | Исполнение уплотнительной поверхности фланца по ГОСТ 33259 | Номинальное давление контролируемой среды, МПа | Номинальный диаметр, DN, мм или присоединительная резьба |
Рисунок 4, вид Б |
| Ф0 | - | атмосферное | - | Б |
| ФВ.80-25 | В | 2,5 | 80 | Б, вариант 1 |
| ФВ.100-25 | 100 | |||
| ФЕ.80-25 | Е | 80 | Б, вариант 2 | |
| ФЕ.100-25 | 100 | |||
| ФН* | - | - | - | - |
| Код материала корпуса при заказе | Составная часть датчиков | Материал |
| А | Корпус | Сплав Д16Т |
| Кабельный ввод |
Сталь 20 с покрытием или латунь с покрытием |
|
| Погружная часть | Сталь 12Х18Н10Т (AISI 321) | |
| Присоединительный фланец | Сталь 12Х18Н10Т (AISI 321) | |
| Н | Корпус | Сталь 12Х18Н10Т (AISI 321) |
| Кабельный ввод |
Сталь 12Х18Н10Т (AISI 321) или латунь с покрытием |
|
| Погружная часть | Сталь 12Х18Н10Т (AISI 321) | |
| Присоединительный фланец | Сталь 12Х18Н10Т (AISI 321) |
| Наименование электрического вводного устройства | Код электрического ввода при заказе | |||||
|
РУГ-1-А |
РУГ-1-Н | РУГ-1Ex-А | РУГ-1Ex-Н | РУГ-1Ex-Вн А | РУГ-1Ex-Вн –Н | |
|
Вилка 2РМГ18Б7Ш1В1 БРО.364.103.ТУ Розетка 2РМТ18КПН7Г1В1В АШДК.434410.062.ТУ |
Р1 | отсутствует | ||||
|
Соединитель по DIN43650: вилка GSP-3-M20 розетка GDM 3011-SW |
Р2 | отсутствует | ||||
|
Вилка 2РМГ24Б19Ш1В1 БРО.364.103. ТУ Розетка 2РМТ24КПН19Г1В1В АШДК. 434410.062.ТУ |
Р3 | отсутствует | ||||
| Кабельный ввод под кабель для открытой прокладки с диаметром наружной изоляции от 8 до 12 мм | К101) | |||||
| Кабельный ввод под кабель для открытой прокладки с диаметром наружной изоляции от 10 до 14 мм | К14 | |||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 8 до 12 мм в металлорукаве диаметром условного прохода 16 мм (металлорукав Герда-МГ-16) | М10 | |||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 8 до 12 мм в металлорукаве диаметром условного прохода 15 мм (металлорукав Р3-Ц(Х)15) | МВ10 | |||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 12 до 14 мм в металлорукаве диаметром условного прохода 22 мм (металлорукав Герда-МГ-22) |
М14 |
|||||
|
Кабельный ввод под трубную проводку кабеля с диаметром наружной изоляции от 8 до 12 мм и присоединительной резьбой G 1/2 |
отсутствует | Т10 | ||||
| Кабельный ввод под трубную проводку кабеля с диаметром наружной изоляции от 12 до 14 мм и присоединительной резьбой G 3/4 | отсутствует | Т14 | ||||
| Кабельный ввод под бронированный кабель с диаметром наружной изоляции под броней от 8 до 12 мм и диаметром внешней оболочки кабеля от 9 до 17 мм | отсутствует | Б10 | ||||
| Кабельный ввод под бронированный кабель с диаметром наружной изоляции под броней от 14 до 16 мм и диаметром внешней оболочки кабеля от 14 до 18 мм | отсутствует | Б14 | ||||
| Кабельный ввод отсутствует, резьба под ввод М20х1,5 с установленной транспортной заглушкой | В | |||||
| Наименование параметра | Параметр |
| Устойчивость к механическим воздействиям | |
| Исполнение датчиков по вибропрочности и виброустойчивости к воздействию механической вибрации по ГОСТ Р 52931 / Группа по ГОСТ 30631 |
F3 по ГОСТ Р 52931 / М30 по ГОСТ 30631 |
| Датчики выдерживают воздействие одиночных ударов с ударным ускорением | 200 м/с2 (20 g) |
| Датчики выдерживают воздействие ударов многократного действия с ударным ускорением | 150 м/с2 (15 g) |
| Устойчивость к климатическим воздействиям | |
| Датчики устойчивы к воздействию относительной влажности окружающего воздуха без конденсации влаги | (95 ± 3) % при температуре не более 40 °С |
| Вид климатического исполнения датчиков по ГОСТ 15150 | УХЛ1 |
| Датчики устойчивы к воздействию повышенной и пониженной рабочей температуры окружающего воздуха и измеряемой среды в диапазоне | от минус 60 до 80 °С |
| Датчики устойчивы к воздействию атмосферного давления в диапазоне / группа по ГОСТ Р 52931 | от 84,0 до 106,7 кПа / Р1 |
| Степень защиты датчиков обеспечиваемая оболочкой по ГОСТ 14254 | IP66/IP67 |
| Наименование монтажной части | Код монтажной части при заказе | Для кода присоединения при заказе, по таблице 3 | Номинальный диаметр, DN, мм или присоединительная резьба | Материал |
| Ответный монтажный фланец | ОФ0 | Ф0 | - | сталь 12Х18Н10Т |
| ОФВ.80-25 | ФВ.80-25 | 80 | ||
| ОФВ.100-25 | ФВ.100-25 | 100 | ||
| ОФЕ.80-25 | ФЕ.80-25 | 80 | ||
| ОФЕ.100-25 | ФЕ.100-25 | 100 |
| Код прокладки при заказе | Номинальный диаметр, DN, мм или присоединительная резьба | D, мм | D1, мм |
| ПФ0 | - | 80 | 50 |
| ПФВ.80 | 80 | 141 | 87 |
| ПФВ.100 | 100 | 166 | 106 |
| ПФЕ.80 | 80 | 120 | 87 |
| ПФЕ.100 | 100 | 149 | 106 |
| Код материала прокладки при заказе | Материал прокладки |
| Р | Пластина 1Н-I ТМКЩ-С-2 ГОСТ 7338-90 |
| Ф | Фторопласт Ф4 ГОСТ 10007-80 |
| П | Паронит ПОН 2,0 ГОСТ 481-80 |
| М | Медь М3 ГОСТ 1535-91 |
