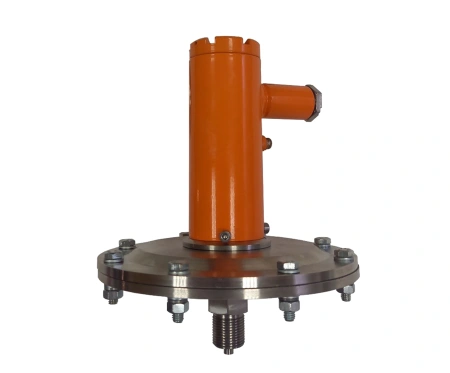

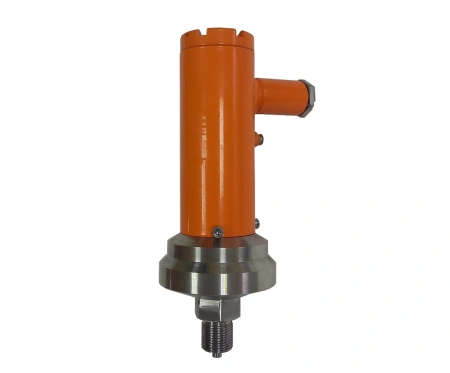

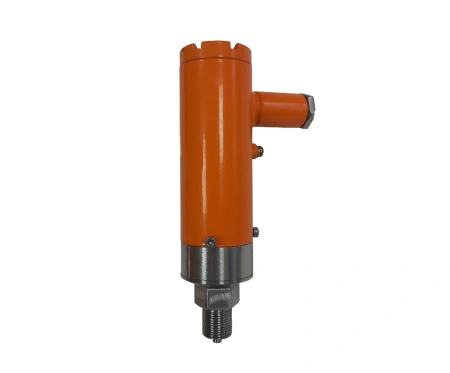

Датчик-реле давления РДМ-В

Предназначен для контроля давления жидкостей и газов в системах регулирования и управления технологическими процессами в химической, нефтегазовой и других областях промышленности, а также на морских судах в качестве сигнализаторов, для коммутации своими переключающими контактами внешних электрических цепей при достижении давления контролируемой среды заданного значения уставки как в направлении повышения (индекс А в шифре датчика), так и при понижении (индекс Б в шифре датчика) давления.
Датчик-реле рассчитан для работы в условиях вибрации, наклонов, ударных нагрузок, в условиях относительной влажности до 98 % при температуре до 50 °С.
Датчик-реле, предназначенный для эксплуатации на кораблях, морских судах, с неограниченным районом плавания, удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства. В условном обозначении таких датчиков проставляется дополнительный буквенный шифр МР. Датчик-реле с индексом МР соответствуют климатическому исполнению ОМ и категории размещения 1, общепромышленные датчик-реле соответствует климатическому исполнению УХЛ категории размещения 1 по ГОСТ 15150.
Датчик-реле относится к приборам бесшкальным, регулируемым по уставке и нерегулируемым по зоне возврата.

Датчики-реле по классификации ГОСТ Р 52931 относятся:

по наличию информационной связи с другими изделиями - к изделиям, предназначенным для ин-формационной связи с другими изделиями;
по виду энергии носителя сигналов - к электрическим;
в зависимости от эксплуатационной законченности - к изделиям третьего порядка;
по метрологическим свойствам - не являются средствами измерений, но имеют точностные характеристики;
по устойчивости к механическим воздействиям при эксплуатации - к группе исполнения V3;
по защищенности от воздействия окружающей среды - к исполнению, защищенному от попадания внутрь пыли и воды, степень защиты IP66/IP67 по ГОСТ 14254;
по устойчивости к воздействию атмосферного давления - к группе исполнения Р1 (высота до 1000 м над уровнем моря).

**Основные параметры и характеристики**
Обозначение		Нижний предел уставки, кПа	Верхний предел уставки, кПа	Основная погрешность на заданной уставке, кПа, не более	Разброс срабатываний, кПа, не более	Зона возврата, кПа, не более	Макс. давление среды, Рmax, МПа	Масса, кг, не более
Тип	Модель	Нижний предел уставки, кПа	Верхний предел уставки, кПа	Основная погрешность на заданной уставке, кПа, не более	Разброс срабатываний, кПа, не более	Зона возврата, кПа, не более	Макс. давление среды, Рmax, МПа	Масса, кг, не более
1	01	100	600	20	20	50	2,5	0,8
	11	100	600	20	20	50	16,0
	12	1000	2000	135	135	675	16,0
	14	2000	4500	250	250	900	16,0
2	01	0,04	0,50	0,015	0,015	0,05	0,2	1,1
	02	0,5	5,0	0,15	0,15	0,5
	03	5,0	10,0	0,3	0,3	1,0
3	01	10,0	50,0	1,5	1,5	4,0	0,6	0,9
3	02	50	100	3	3	8	0,6	0,9
4	01	минус 0,04	минус 0,50	0,015	0,015	0,05	0,2	1,1
	02	минус 0,5	минус 5,0	0,15	0,15	0,5
	03	минус 5,0	минус 10,0	0,3	0,3	1,0
5	01	минус 10,0	минус 50,0	1,5	1,5	5,0	0,6	1,0
5	02	минус 50	минус 100	3	3	12	0,6	1,0

**Положение зоны возврата**
Обозначение	Кол-во переключающихся контактов	Положение зоны возврата
А1	1	Зона возврата направлена в сторону понижения (относительно уставки) давления контролируемой среды (срабатывание датчика-реле при повышении давления)
А2	2
Б1	1	Зона возврата направлена в сторону повышения (относительно уставки) давления контролируемой среды (срабатывание датчика-реле при понижении давления)
Б2	2

**Параметры выходного сигнала датчиков-реле**
Тип тока	Тип нагрузки	Максимальный ток, А	Максимальное напряжение, В	Максимальная мощность, ВА
постоянный	активная	4	30	70
постоянный	индуктивная	2	30	70
переменный	активная	3	240	300
переменный	индуктивная	2	240	300

**Код материала**
Код материала	Марка материала				Температура окружающего воздуха и измеряемой среды, °С
Код материала	мембраны	входного штуцера	корпуса мембранного блока	корпуса прибора	Температура окружающего воздуха и измеряемой среды, °С
01А	полотно мембранное маслобензостойкое	углеродистая сталь с защитным покрытием	углеродистая сталь с защитным покрытием	сплав Д16Т с защитным покрытием	от минус 30 до 80
02А¹⁾	полотно мембранное маслобензостойкое	сталь 12Х18Н10Т	сплав Д16Т с защитным покрытием	сплав Д16Т с защитным покрытием	от минус 60 до 80
02Н¹⁾	полотно мембранное маслобензостойкое	сталь 12Х18Н10Т	сплав Д16Т с защитным покрытием	сталь 12Х18Н10Т с защитным покрытием	от минус 60 до 80
04А	полотно мембранное маслобензостойкое	сталь 12Х18Н10Т	сталь 12Х18Н10Т	сплав Д16Т с защитным покрытием	от минус 60 до 80
04Н	полотно мембранное маслобензостойкое	сталь 12Х18Н10Т	сталь 12Х18Н10Т	сталь 12Х18Н10Т	от минус 60 до 80
