КМЧ для датчиков давления
Комплект монтажных частей и запорная арматура для датчиков давления
Предназначен для монтажа на объекте и присоединения датчиков давления к импульсным линиям. КМЧ включают в себя прокладки, вентильные блоки, кронштейны, переходники и монтажные фланцы, выполненные из различных материалов.Для обеспечения непрерывного протекания технологического процесса на объекте, измерительный прибор (в данном случае датчик давления) должен монтироваться с возможностью отключения их от импульсных линий, без остановки технологического процесса. Это требование обеспечивается установкой на импульсную линию вентильного блока, перед датчиком давления. Важной функцией вентильного блока является возможность продувки измерительных камер датчика и импульсных линий (дренажа), контроля нулевой точки датчика давления, а также подключение контрольно-измерительного оборудования (контрольного датчика давления, задатчика давления и т.д.) без остановки технологического процесса.
Для подключения датчика абсолютного давления (ДА), избыточного давления (ДИ), вакуумметрического давления (ДВ) и давления – разрежения (ДИВ), применяется одно- и двух-вентильные блоки.
Для подключения датчика разности давлений (ДД) применяется трех- и пяти-вентильные блоки.
Одно-вентильный блоки имеет один клапан – «изолирующий» и обеспечивает отсечение датчика давления от импульсной линии, а также дренаж измерительной камеры датчика и импульсной линии. Подключение контрольно-измерительного оборудования возможно к дренажному штуцеру и происходит при закрытом изолирующем клапане, т.е. при отключенном, от технологического процесса, датчике давления.
Двух-вентильный блок имеет два клапана – «изолирующий» и «дренажный» и обеспечивает те же возможности, что и одно-вентильный блок, но подключение контрольно-измерительного оборудования производится к специальному штуцеру и происходит при открытом изолирующем клапане, т.е. без отключения, от технологического процесса, датчика давления.

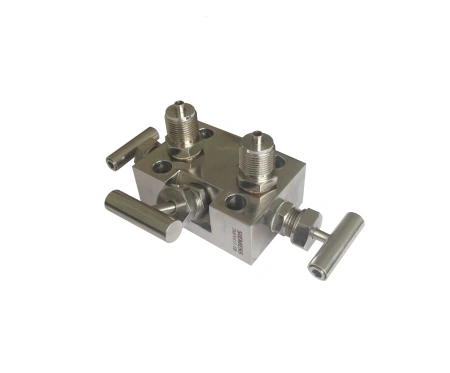

Трех-вентильный блок имеют три клапана – два «изолирующих» и «уравнительный». Трех-вентильный блоки обеспечивает отключение датчика давления от импульсных линий, уравнение давлений для контроля нулевой точки датчика давления и дренаж измерительных камер датчика и импульсных линий. Подключение контрольно-измерительного оборудования возможно к дренажному штуцеру и происходит при закрытых изолирующих клапанах, т.е. при отключенном, от технологического процесса, датчике давления.
Так же трех-вентильный блок может поставляться без дренажей, такой клапанный блок обеспечивает только отключение датчика давления от импульсных линий и уравнение давлений для контроля нулевой точки датчика давления.
Пяти-вентильный блок имеет пять клапанов – два «изолирующих», два «дренажных» и «уравнительный». Пяти-вентильный блок обеспечивает отключение датчика давления от импульсных линий, уравнение давлений для контроля нулевой точки датчика давления и дренаж измерительных камер датчика давления и импульсных линий. В отличие от трех-вентильного блока, подключение контрольно-измерительного оборудования производится к специальным штуцерам и происходит при открытых изолирующих клапанах, т.е. без отключения датчика давления от технологического процесса.
Номенклатура поставляемых вентильных блоков представлена в таблице 1.
Код вентильного блока | Кол-во вентилей | Возможность подключения контрольного оборудования | Номинальное рабочее давление, МПа | Применяемость, модели датчиков | Рис. |
БВ1.1 | 3 | да | 40 | ДХХ1, ДХХ2 | 1 |
БВ2.1 | 4 | да | ДХХ1, ДХХ2 | 2 | |
БВ3.1 | 5 | да | ДХХ3 | 3 | |
БВ3.2 | нет | 4 | |||
БВ5.1 | 6 | да | 5 |
Код | Рисунок | Рабочая среда | Макс. рабочее давление, МПа | Материал вставки | Применяемость, модели датчиков |
ДВ | 1 | газ | 60 | титановый сплав | ДХХ2 |
ДВ1.6 | 2 | 6 | сталь 12Х18Н10Т | ДХХ1, ДХХ2, ДХХ6 | |
ДВ2.6 | масло | ||||
ДВ3.6 | вода | ||||
ДВ1.60 | газ | 60 | |||
ДВ2.60 | масло | ||||
ДВ3.60 | вода |
Код при заказе | Состав | Рисунок | Применяемость, модели датчиков |
П | прокладка | 8 | все |
Б1 | бобышка 1 | 9 | ДХХ1; ДХХ2; ДХХ6; |
Б2 | бобышка 2 | 10 | |
Н1 | ниппель 1 | 11 | ДХХ1; ДХХ2; ДХХ6; ДХХ3, в комплекте с вентильным блоком (при заказе, необходимо указать 2 раза) |
гайка1 | |||
прокладка | |||
Н2 | ниппель 2 | 12 | |
Гайка 2 | |||
прокладка | |||
Ш1 | штуцер внутр. рез. М20х1,5 | 13 | |
прокладка | |||
Ш2 | штуцер внешн. рез. К1/2” | 14 | |
прокладка | |||
Ш3 | штуцер внутр. рез. К1/2” | 15 | |
прокладка | |||
Ш4 | штуцер внешн. рез. К1/4” | 16 | |
прокладка | |||
Ш5 | штуцер внутр. рез. К1/4” | 17 | |
прокладка | |||
Ш6 | штуцер внутр. рез. М12х1,25 | 18 | |
прокладка | |||
ПН1 | переходник, внешн. рез. М20х1,5 | 19 |
Для моделей ДАХ3, ДИХ3, ДВХ3, ДИВХ3- по 1 шт.; Для моделей ДДХ3 без вентильного блока – по 2 шт., (при заказе, необходимо указать 2 раза) |
ниппель Н1 | |||
гайка | |||
прокладка | |||
ПН2 | переходник, внешн. рез. М20х1,5 | ||
ниппель Н2 | |||
гайка | |||
прокладка | |||
П1 | переходник, внешн. рез. М20х1,5 | ||
прокладка | |||
П2 | переходник, внутр. рез. М20х1,5 | 20 | |
прокладка | |||
П3 | переходник, внешн. рез. К1/2” | 21 | |
П4 | переходник, внутр. рез. К1/2” | 22 | |
П5 | переходник, внешн. рез. К1/4” | 23 | |
П6 | переходник, внешн. рез. М12х1,25 | 24 | |
ФН1 | фланец внешн. рез. М20х1,5 | 25 | |
уплотнительное кольцо | |||
ниппель Н1 | |||
гайка | |||
прокладка | |||
болты, шайбы | |||
ФН2 | фланец внешн. рез. М20х1,5 | ||
уплотнительное кольцо | |||
ниппель Н2 | |||
гайка | |||
прокладка | |||
болты, шайбы | |||
Ф1 | фланец внешн. рез. М20х1,5 | ||
уплотнительное кольцо | |||
болты, шайбы | |||
Ф2 | фланец внутр. рез. М20х1,5 | 26 | |
уплотнительное кольцо | |||
болты, шайбы | |||
Ф3 | фланец внешн. рез. К1/2” | 27 | |
уплотнительное кольцо | |||
болты, шайбы | |||
Ф4 | фланец внутр. рез. К1/2” | 28 | |
уплотнительное кольцо | |||
болты, шайбы | |||
Ф5 | фланец внешн. рез. К1/4” | 29 | |
уплотнительное кольцо | |||
болты, шайбы | |||
Ф6 | фланец внешн. рез. М12х1,25 | 30 | |
уплотнительное кольцо | |||
болты, шайбы | |||
П7 | переходник, внешн. рез. М20х1,5 | 31 | ДХХ6 |
П8 | переходник, внешн. рез. М20х1,5 | 32 | ДХХ7 |
прокладка, болты, шайбы |
Код | Рисунок | Максимальное давление среды, МПа | Максимальная температура среды на входе, °С | Номинальная температура среды на выходе, °С* | Применяемость, модели датчиков |
УОС300 | 33 | 60 | 300 | 50 | ДХХ1, ДХХ2, ДХХ6, |
УОС350 | 34 | 350 | |||
Примечание * – Указанная номинальная температура среды на выходе, при температуре окружающего воздуха не более 25 °С. |
Код | Рисунок | Применяемость, модели датчиков |
К1 | 35 | ДХХ1, ДХХ2, ДХХ6 |
К2 | 36 | |
К3 | 37 | ДХХ3 |
К4 | 38 | ДХХ3, с применением вентильных блоков БВ3.1, БВ3.2 и БВ5.1 |
Код | Материал ниппеля, гайки, переходника, кронштейна | Материал прокладки |
С | сталь 20 | - |
СМ | медь М3 ГОСТ 1535-91 | |
СФ | фторопласт Ф4 ГОСТ 10007-80 | |
СП | паронит ПОН 2,0 ГОСТ 481-80 | |
Н | сталь 12Х18Н10Т | - |
НМ* | медь М3 ГОСТ 1535-91 | |
НФ | фторопласт Ф4 ГОСТ 10007-80 | |
НП | паронит ПОН 2,0 ГОСТ 481-80 | |
Примечание * – Значение по умолчанию допускается при заказе не указывать; |
КМЧ |
— |
БВ1.1 |
— |
ДВ |
— |
П |
— |
УОС300 |
— |
К1 |
— |
СМ |
— |
ЮВМА.406233.001ТУ |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
№ поз. |
Код. обозначения при заказе | Параметр | |
1 | КМЧ | Комплекты монтажных частей и запорная арматура (указывается при самостоятельной поставке) | |
2 | Код вентильного блока по таблице 1 | ||
3 | Код демпфирующей вставки по таблице 2 | ||
4 | Код присоединительных частей датчиков давления к технологическому процессу по таблице 3 | ||
5 | Код устройства охлаждения среды по таблице 4 | ||
6 | Код монтажного кронштейна по таблице 5 | ||
7 | Код применяемых материалов по таблице 6 | ||
8 | ЮВМА.406233.001ТУ | Обозначение технических условий на КМЧ (указывается при самостоятельной поставке) |
